GAMME BRISE-SOLEIL

Lames Brise-Soleil rps - PortÉes maxi recommandÉes

Les portées doivent être limitées de sorte que les lames conservent une rigidité suffisante, et que la flèche sous poids propre ne soit pas inesthétique (on la limitera au 1/1000 de la portée sous poids propre).

Ces deux paramètres sont dépendants du mode de fixation des lame à leurs estrémités.
On distinguera deux cas :

  • Cas 1: fixation des lames par vissage des supports à leurs extrémités :
    Supportage par encastrements semi-rigides en extrémités.

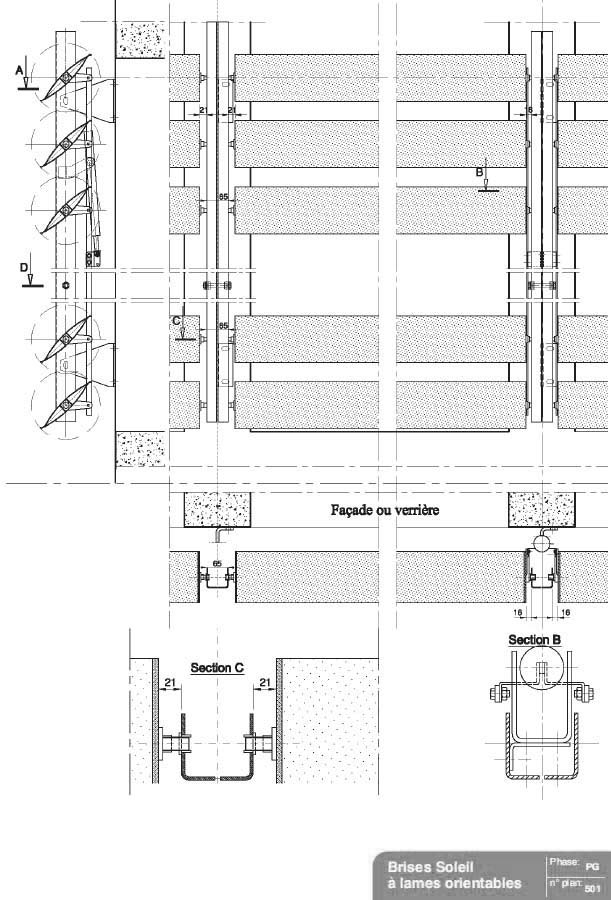

  • Cas 2: lames supportées en extrémités sur axes tournants (lames orientables), ou axes fixes : Supportage sur appuis simples en extrémités.

Lames Poids daN/ml l Cm4 Portées maxi (cm)
Selon configuration de supportage
      Cas 1 Cas 2
90x12 1.05 0.85 204 163
120x27 0.800 2.01 247 238
150x30 1.728 6.84 344 277
186x30 1.753 6.68 - 274
207x30 1.85 6.71 - 269
200x40 2.321 16.44 419 336
240x40 3.027 21.62 432 337
250x40 3.41 38.48 517 393
270x50 3.804 43.38 526 394
420x64 6.588 101.22 600 436
600x70 10.066 216.04 686 487

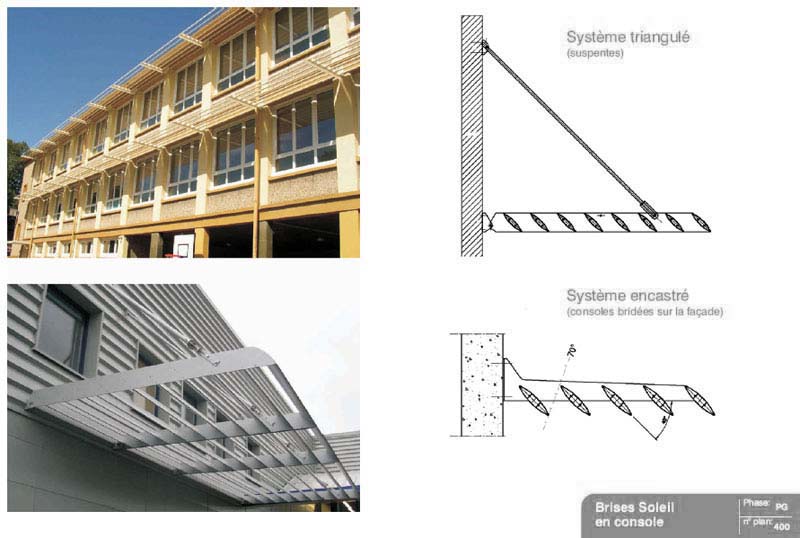

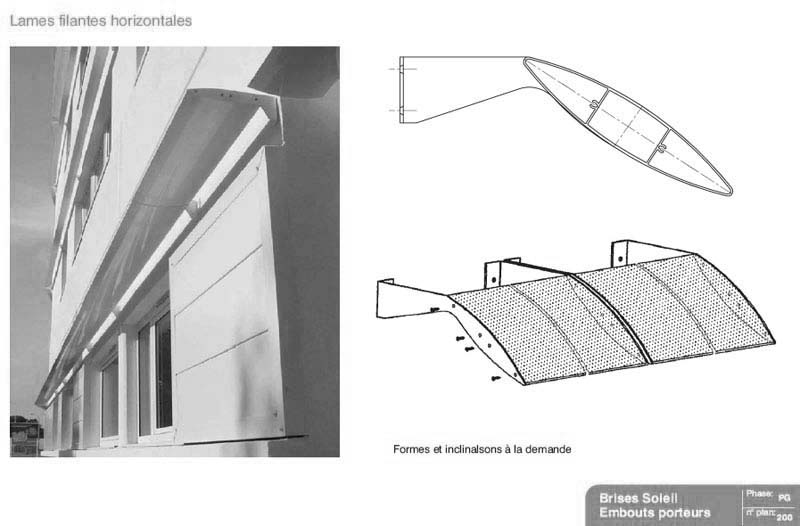

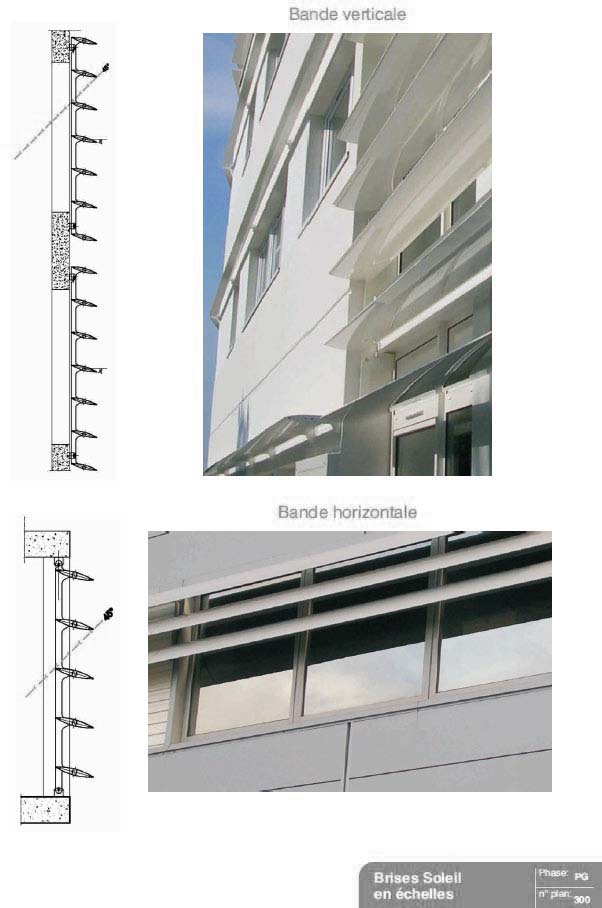

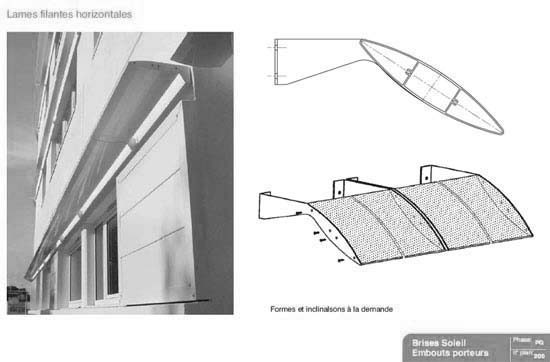

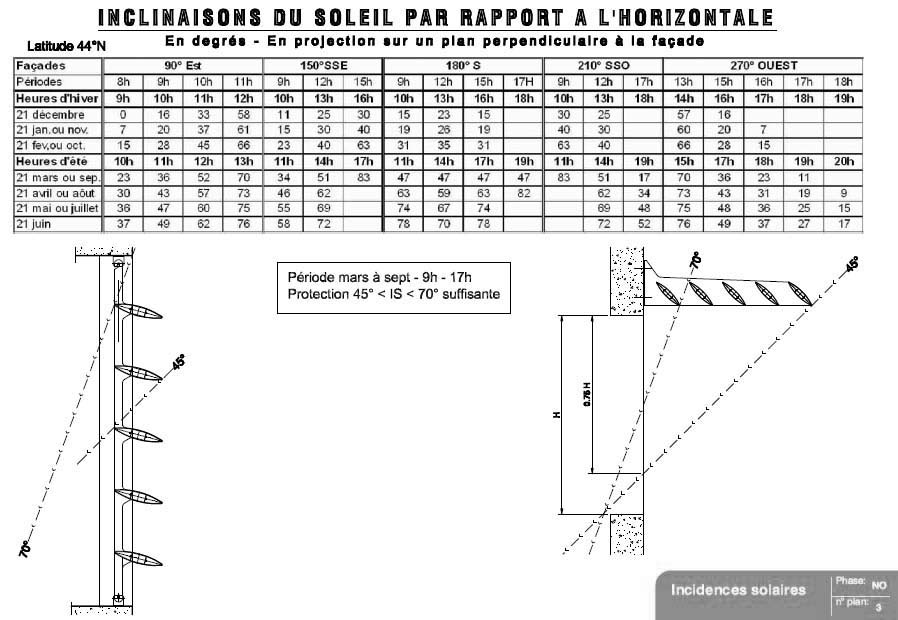

Exemples
